一、 产品简介

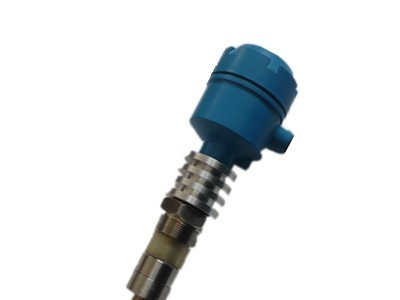

单棒振动式料位开关是音叉料位开关的其中一种, 它不怕挂料不怕冲击,没有夹料问题,而且灵敏度更高。它的圆柱形单根探测杆结构决定了它对工业现场更广泛的适应性。它运用音叉的“共振”原理，在压电元件的驱动下产生振动，只有探杆周围全部被物料包围时，振动幅度才急剧减少，从而产生开关动作。主要应用于物料检测、界面检测、料位检测。
二、 产品特点
1. 圆形光滑单棒式探头，能有效防止夹料和粘料，在较多挂料时，仍能稳定工作感度。
2. 不受测定物性质的影响，安装后无须调整，即可稳定投入使用。
3. 采用压电元件内置于棒体和厚管壁的不锈钢的探头，消振管仅9mm长。
4. 依据所测定对象不同，可调整测定感度（L、M、H），选择测不同比重分层液位/粉料体。
5. 使用15A大容量接点继电器开关，可直接实行对电机控制。
6. 与阻旋式相比：无可动部件、坚固的探头耐磨损和物料冲击，灵敏度可调。
7. 与电容式相比：不受介电系数影响，表面自清洁。易使用，坚固耐用,安装后无需校准。
三、 技术参数
1. 电 源：220V/105V/24V AC/DC
2. 功率消耗：2.5W
3. 振动频率：280Hz
4. 继电器触点：常开常闭结点 AC250V/DC30V 5A
5. 电气连接：M16×1.5(￠8-￠10 电缆)
6. 延迟时间: 测出（振动 停止）0.5秒，复原（停止 振动）1～2秒.
7. 工作温度：探头部/-30 ℃～+120℃. 基板部/-30 ℃～+70 ℃。
四、 使用指南
(1）探头长度：探头长度为安装螺纹前端到探头前端的距离，订购加长型探头时，探头长度为上述距离
(2）输出接线：输出接线如图2所示，图示输出指示为输出换开关置于“NC”位置时的输出，置于“NO”位置时，常闭端与常开端互换；
